Чем дольше вы занимаетесь, тем больше в конечном итоге у вас будет различных разъемов!

Чем больше вы в электрике, тем больше у вас адаптеров, разъемов и проводов зарядки. Вы пытаетесь стандартизировать один тип разъема, но, как говорится в старой поговорке, «хорошая новость о стандартах — их много.» Рано или поздно, вы в конечном итоге будете с десятком различных типов разъемов для различных применений, и большинство из них требуют некоторых навыков пайки. Я первым признаюсь, что я ненавижу пайку… никогда не делал её отлично, и вероятно, никогда не буду делать, но это необходимый навык. Хорошей новостью является то, что это не сложно, если вы будете следовать некоторым простым правилам.

Изобилие выбора!

Большинство из нас приходят в электрику с помощью кого то и это, вероятно, определяет, выбор нашего разъема. Я выбрал Anderson PowerPoles, потому что его, использует Кейт Шоу и он повел меня в те ранние годы в электрику. Я также выбрал их, за их универсальность, эффективность и ОБЖИМ — я не должен их паять. В прошлом, щипцы для обжима стоили $150, но я счел, что лучше потрачу эти деньги (я сказал вам, что я ненавидел пайку). Теперь вы можете найти щипцы за $35.

Инструментов для работы очень мало, и они дешевы.

Поскольку некоторые из моих электрических интересов развивались, они потребовали разъемы, способные пропускать больше тока, чем PowerPoles, так что я посмотрел на другие варианты. Я выбрал 6 мм гильзовый разъем для моих высоковольтных проектов, многие используют 8 мм, но они пропускают токи гораздо больше чем сами провода, поэтому их использование не обосновано. Хотя я паял их, я любил гильзовые разъемы за их универсальность и эффективности. Это роман закончился, когда я случайно замкнул пакет 12S LiPo. Я не подключил их неправильно; они просто задели друг за друга на мгновение.

Этот опыт снова послал меня на поиски разъема и я остановился на нескольких хороших вариантах, которые бы справились с большим током и недопустили катастрофу с замыканием. Разъем Castle Creations 6.5mm, EC-5  от Horizon Hobby’s и XT-150 от Hobby King’s все будут обрабатывать токи свыше 100 ампер. Некоторые из них могут быть отделены друг от друга, чтобы обеспечит гильзу с полностью защищенным наконечником.

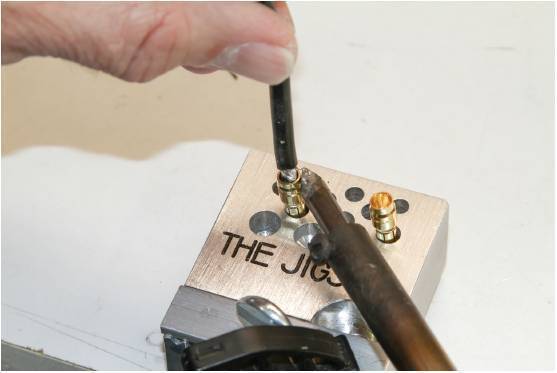

Джиг сделает пайку намного легче.



Совет: гильзовые разъемы всегда должны быть защищены колпачками.
Это мой 12S пакет, в котором разъемы задели друг друга и произошло короткое замыкание. Кончик мамы расплавился.

Успешная пайка

Хорошо, теперь, когда вы выбрали тип разъема, вы должны его припаять. Не поддавайтесь слухам предлагающим дорогие электронные устройства для пайки. Купите пару паяльников разных размеров: 40 ватт и 25 ватт и они сделают все необходимое. Не поддавайтесь искушению, чтобы получить «Паяльник»; он не являются на самом деле тем, что вам нужно, и может нанести вред некоторой электронике, если его использовать неправильно. Купите припой для электроники, в нем не должно быть кислоты! Вот примерный список того, что вам нужно, чтобы быть успешным:

• 25- и 40-ваттный паяльник

• 1 мм 60/40 припой с канифолью

• Залуживатель/очиститель

• Влажные губки



Эта пайка неудачная, и очень неэффективная. Это нужно переделать. Полезный совет: меняйте старое жало паяльника. Нижнее жало новое.

• держатель/приспособление

• Зажим

• Защитные очки

Эта пайка неудачная, и очень неэффективная. Это нужно переделать. Полезный совет: меняйте старое жало паяльника. Нижнее жало новое.

Держите жало паяльника чистым и хорошо луженым, это является одной из самых частых ошибок, которые люди делают. Грязное жало не будет передавать тепло должным образом. Влажная губка помогает процессу очистки, а затем окуните жало в растворитель/очиститель, прежде чем вернуться к пайке.

«Лужение» процесс нанесения припоя на что-то. Важно: олово должно быть нанесено на оба конца спаиваемых объектов. То есть вы лудите конец провода и чашу разъема, где будет припаян провод. Это же самое относится, если вы паяете два провода. После того как вы залудили оба конца, вы просто прикладываете их вместе и нагреваете поверхность до тех пор, пока припой не потечет между ними, и они станут одним целым. Нагрейте провод и позвольте припою течь через него во время лужения.

«Холодные швы» появляются, когда поверхности соединяются, но части не были достаточно прогреты и припой не полностью расплавился и не протек. Холодная пайка неэффективна и не надежна. Её легко определить, потому что эта пайка выглядит блекло и не ровно. Хорошая пайка должна быть гладкой и блестящей.

Ключи к успеху

•  Держите жало в чистоте и залуженым

  • Не стачивайте изношенное жало; замените его
  • Всегда лудите обе поверхности до пайки
  • Не делайте холодные швы
  • Не трогайте паяное соединение, пока оно не остынет

Советы по типам разъемов

Deans Ultra (Т-коннектор): это хорошие разъемы, и кажется, неплохо подходят для пайки. Как всегда, залудите провод и разъем до спаивания. Используйте приспособление для удержания, но также подключите соединительный разъем с другой стороны, чтобы не допустить деформации разъема при пайке. Последнее, удерживайте провод на разъеме зажимом, а затем примените паяльник для нагрева. Когда припой плавится, щипцы расплющат провод и хорошо прижмут к разъему. Дайте остыть и удалите зажим, чтобы увидеть очень красиво сделаную пайку. Тот же метод применяется к любому из разъемов с использованием плоской поверхности разьема.



Зажим удержит провод на месте, пока он спаяется. Я еще добавляю немного больше припоя.

ЕС5 и ЕС3: Это относится к любому разъему, с гильзой для припоя и провода. Эти разъемы не встанут в пластиковый корпус после пайки, если вы сделали не аккуратную пайку. Поместите коннектор в приспособление и заполните чашку для припоя на 2/3 припоем. Облудите провод и поместить его в чашку, насколько это возможно перед прижатием жала паяльника к чашке чтобы спаять их вместе. Припой расплавится в чашке и расплавит припой на проводе, провод погрузиться в чашку. Удалите жало и дайте остыть, не трогая провод. Проверьте крепка ли пайка. Следующим шагом является то, что большинство людей не делают. Посмотрите на внешней части разъема, гладкие ли они. Если вы использовали слишком много припоя, он будет течь наружу и не позволит разъем вставить в  корпус. Возьмите небольшой надфиль и просто очистить лишний припой. Разъем должен затем легко зайти в корпус.

Верхний разьем чист и будет вписываться в корпус, нижний имеет припой снаружи, его необходимо будет очистить до сборки.



Разъем установлен в приспособление, затем нагрет до полного расплавления припоя.



Адаптивность: я упомянул, что использовал гильзовый разъемы  из-за их адаптации, но EC5 и другие, подобные им могут быть адаптированы тоже. Многие из них могут быть разделены друг от друга, что позволяет сделать подключение пары батарей без переходников, и они попрежнему защищают кончики разъемов, от несчастных случаев, как произошло с моими 12S. Внимание: это также исключает защиту от неправильного их включения. Вы должны посмотреть, что вы делаете, и перепроверить, прежде чем соединить.

Эти EC5 и похожие разъемы 6мм можно разделить и края их будут защищены, чтобы предотвратить несчастные случаи, как с моими 12S.

Суть

• Попробуйте стандартизировать, но поймете, что вы будете в конечном итоге с более чем одним типом разъема.

• Практикуйте свои навыки пайки и не расстраивайтесь.

• Не соглашайтесь с плохой пайкой, просто сделайте хорошо.

• Дважды проверьте все, прежде чем сделать соединение. Будьте уверены, что используете правильную полярность при пайке разъемов.

• При использовании гильзовых разъемов, держите защитные колпачки на них, когда они не используются.

Castle Creations 6.5mm поляризован и способен обрабатывать до 200 А!



Greg Gimlick
